产品简介 >>
业界在过去的这些年中发生了很多变化-----其中也包含了雅马哈所作的不少的贡献。在一些被认为只有模拟调音台才能做到的、要求苛刻的声处理应用领域中，像PM1D等一些表现出色的数字调音台已经和他们兄弟品牌中的模拟调音台, 比如PM4000和最新推出的PM5000一样引起人们的广泛注意了。数字调音台在一些要求编程和场景记忆功能强的工作环境中受到特别的青睐。作为专业声处理领域中巨大变化的迹象之一，从2004年3月起，超过400台PM1D已经服务于全球各大著名音乐厅，广播电台电视台的演播室，和众多巡回演出公司。同时其他的雅马哈数字调音台也是好评如潮。DM2000数字调音台荣获令人瞩目的TEC(Techinical Excellence & Creativity)和MIPA(Musikmesse International Press Award)两项大奖中的"最佳声处理调音台桂冠"，这个事实说明越来越多的人开始钟情于数字科技给他们带来的好处。 PM5D和PM5D-RH数字混音台是数字革新的新一代产品。他们比同系列的PM1D小，但特别为广泛的SR声处理环境等这一类要求比在DM2000上更多、更专用功能的调音台界面设计提供了艺术级的表现。另外，与DME64N和AD8HR等数字系统连接，他们还提供了从输入到输出一套系统的声音制作处理全流程解决方案。
产品说明 >>
PM5D或PM5D-RH型: 两种配置可选
用户共有两种前后面板配置可以选择。PM5D带有与DM2000电路中相同的前置话放的总共48路XLR/平衡TRS模拟单声道输入，另有4个线路立体声输入。PM5D-RH有一共48路从PM5000头功放设计中继承下来的带有前置话放记忆功能的XLR模拟单声道输入，另有4个传声器立体声输入。您可以根据实际需要和经费，以及您是否需要将模拟增益设置像其它参数一样储存和调用来决定使用哪一款调音台。
无论哪一种型号，都能为您保证最好的声音质量。两种型号上的优质前置话放都会把输入信号的每一细微差别都如实传送。DM2000的前置话放有非常温暖、透明的质感，PM5000的前置话放表现出的热情粗狂的音质则是专门为了声音的临场感而设计的。
除非特别声明，本册中所指的"PM5D"特征均为两种型号共同拥有。
A New Size, Weight, and Performance Standard For Touring and Installation
为携带和安装设计的新尺寸、重量和工作标准

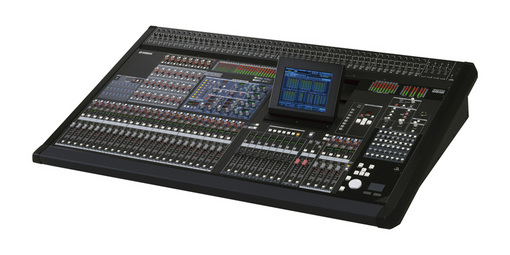

从表面上看PM5D像一个流线型的24轨调音台，但是实际上它总共有130个输入连接，同时可以对64路输入进行立体声或LCR立体声混音，24条功能灵活的混音母线和总共500个场景记忆能力。另外您还拥有数套机载的一流声处理引擎（56个门效果，92个压缩器效果，97个延时效果，12个图示均衡和8个单元的SPX2000级的效果处理）。调音台上还加入了先进的数字粘贴功能，精心设计的监听，环绕声相控制从3-1到6.1，和其他许多设置使得操作达到前所未有的简便有效。让人惊奇的是----所有这些功能被装入面积为950mm x 1551mm的调音台中，重量只有不到98kg，而且3U外接电源仅为10kg。如果您有携带传统设备旅行的经历，在新环境中设置PM5D时，您就会特别欣赏机器本身的特点可以大大减少在人力和时间上的开销。如果您正在在配置您的设备，PM5D不但可以为您节省空间，而且同样可以减少安装和维护的成本。
Internal Processing
内部处理
PM5D不打折扣的采用24-bit/96kHz音频处理格式。无论PM5D在44.1、48、88.2或96-kHz采样频率下工作，您都不必牺牲任何一个通道或者是其他的声处理能力。所有内部处理都采用32-bit（使用58-bit加法器）来保证在信号通道中绝对不会发生任何声音质量上的损失。
High-capacity, Versatile Mix Performance
多功能灵活的混音工作
PM5D可以装备总共130路输入连接（48路单声道输入，4路立体声输入，5路2TR IN输入和另外4个Mini-YGDAI插槽），同时处理64路输入。这64路输入在默认设置下分别为48路单声道输入，4路立体声输入，和4路立体声效果反送。通过运用内部的粘贴引进接口和扩展插槽，您可以在完全独立的不同舞台设置情景下实时切换不同场景。在母线线路分配能力上，除了有立体声A和B(或LCR)和CUE母线，您还有24条可以作为辅助主输出或者是辅助输出的混音母线。这里还有一个8个输出接口的混音矩阵，它在不同的应用中设置辅助混音时有不可估量的作用。任何一路输入通道，混音母线，和矩阵母线都可以被分配到调音台的8个DCA衰减器上做灵活的编组控制。
All the Effects and Processing You'll Need Onboard
配置了所有您需要的效果和处理功能
PM5D提供了所有您需要的声处理功能。每个通道都有4段均衡器，一个高通滤波器，一个独立的噪声门和压缩器，和最长1000毫秒的延时器。立体声和混音输出拥有8段均衡器、压缩器和延时器。矩阵输出配备的是4段均衡器、压缩器和延时器。CUE和监听输出也配有延时器。PM5D可不止这些。它还有可以连接到任何其他调音台输入，立体声，混音或矩阵通道中的12个31段图示均衡器和8个独立的SPX2000级的效果处理器功能，提供了全面混响、延时、变形和合并效果处理。
PM5D同样为首先在DM2000和02R96数字台上应用的无所匹敌的Add-on效果插件做好了准备......实际上，REV-X混响器插件已经包含在PM5D中。如果购买Channel Strip和Master Strip软件包，您就可以使用流行的Compressor276、Compressor260、EQ601和Open Deck效果插件。
Advanced, Intuitive Interface
先进，直观的面板
PM5D的面板体现了雅马哈对以经典数字台，其中包括了PM1D，面板工艺技术的发展和精炼。
一下为一些明显的特点：
Selected Channel：按下任何输入或主控制通道的SEL键，这一通道就被分配到调音台的SELECTED CHANNEL控制模块中去了，这样就可以实时调整令人眼花缭乱的众多参数了。当您调节某一参数时，所有参数细节都会自动显示在大的LCD屏幕上。
Mix Send Select: 不用改变设置，在PM5D传统的模拟面板上横向和纵向的操作都是十分直观有效的。比如，按下MIX SELECT键选择相应的混音母线，传输到每一母线上的电平可以直接由每一通路上的编码器调节。如果MIX MASTER MIX SEND键被点中，从被选中的通道SELECTED CHANNEL到24条混音母线的传输电平可以直接由MIX master编码器控制。
Encoder Mode:输入通路的编码器的功能可以被设置为混音传输电平调节、声相调节、输入增益调节、或者是直接改变每一层衰减器的输入电平从而使操作者不用进行层的切换就可以调节所有输入通路的电平。
Flip:当这个功能被使用时，输入通道上的衰减器和编码器的功能被置换。。。这一功能在您希望用衰减器对原本由编码器控制的参数进行精细调节时是非常有效的，同时使得PM5D在做监听控制时也是您极为理想的选择。
当然面板设计上的优势也是概念广泛的，一直可以延伸到每一个可以提高工作效率和操作舒适程度的点滴细节上。PM5D为您准备了鼠标和键盘的接口，对于场景设置和粘贴功能中需要大量输入字符是非常方便的。
Total Recall
全面回忆
在PM5D上，一共500场景中的所有被记忆的参数都是可以被随时调用的，为您保证了完美
的混音质量。在不同的演出中，您可能每天需要调整许多更本不同的操作，因此可重复性在
需要对设置进行反复修改的实际运用中是特别重要。即使在同一节目的巡演中，这一功能也
为您简化操作并为优化不同场地的混音效果节省出了大量的时间。
对各种设置的记忆保护功能避免了无意中取消或改变事先设定的参数。
HA Library
HA 资料库
PM5D的一个新的功能就是HA Library,它在PM5D-RH上允许内部的前置话筒放大器的增益和
其他参数在一次操作中被同时调用。当可遥控控制的前置放大器，如雅马哈AD8HR，通过扩
展槽被连接到PM5D和PM5D-RH上，HA Library功能也体现了它的优势。
Surround Ready
环绕声
PM5D配备了3-1，5.1和6.1环绕声模式。您可以在混音母线上轻松设置环绕声道，并过
轨迹垫或者其他连接MIDI和GPI端口的专用控制设备进行声相控制。
Expandability
扩展能力
后板四个Mini-YGDAI扩展插槽可以允许您选择各种MY扩展卡系列来增强PM5D的功能。比
如可以通过增加输入输出来连接并控制雅马哈性能出色的可遥控带话筒前置放大器的8通
道A/D转换器。当和一台DME64N数字混音引擎级联时，您可以有效增强您的音频处理能力。
您可以拥有64个矩阵输出，并可以从PM5D上控制这些由DME64N提供的图示均衡器、主衰
减器、交叉衰减、延时和矩阵调音台组件。也可以双向级联另外一台PM5D(总共可以单向
级联4台)或者是和其他在整体框架中可作辅助混音用途的雅马哈数字调音台诸如DM2000
和DM1000等连接从而建立一个庞大的处理系统。
|
